特点/应用
◆ 满足I-V/C-V，PIV测试，光电测试等
◆ 最大可用于6英寸以内样品测试
◆ 同轴丝杠传动结构，线性移动
◆ 可放置于手套箱内使用
◆ 形状轻巧，操作方便，价格实惠

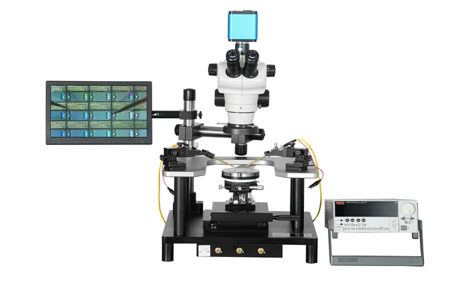

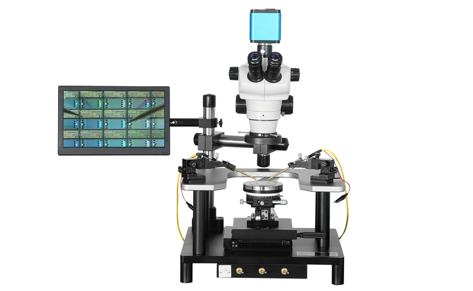

探针台主要参数
| 组件 | 项目 | 型号 | |
| QYS-4 | QYS-6 | ||
| 台体 | Chuck尺寸 | 4英寸 | 6英寸 |
| 水平旋转 | 可360度旋转，可微调15度，精度0.1度，带角度锁死装置 | ||
| X-Y移动行程 | 4英寸*4英寸 | ||
| X-Y移动精度 | 10um | ||
| 样品台Z轴调节 | 可升降8mm | ||
| 样品固定 | 真空吸附，中心吸附孔，多圈吸附环 | ||
| 针座平台 | U型针座平台，最多可放置6个探针座 | ||
| 背电极测试 | 样品台电学独立悬空，4mm插孔可接背电极 | ||
| 显微镜 | 显微镜类型 | 单筒显微镜/体式显微镜 | |
| 放大倍率 | 16X-100X | ||
| 移动行程 | 水平方向绕立柱360度旋转，Z轴50.8mm | ||
| 光源 | 外置LED无极调节亮度环形光源 | ||
| CCD | 200万像素/500万像素/1200万像素 | ||
| 探针座 | X-Y-Z移动行程 | 12mm*12mm*12mm | |
| 移动精度 | 10um/2um/0.7um/0.5um/0.35um | ||
| 吸附方式 | 磁力吸附/真空吸附 | ||
| 探针夹具 | 线缆 | 同轴线/三轴线/射频线 | |
| 漏电精度 | 10pA/100fA/10fA | ||
| 固定探针 | 弹簧固定/管状固定 | ||
| 接头类型 | BNC/三轴/香蕉头/鳄鱼夹/接线端子/射频接口 | ||
| 探针 | DC针尖直径 | 0.2um/lum/2um/5um/10um/20um/50um/100um | |
| RF探针频率 | 40GHz/50GHz/67GHz/110GHz | ||
| 材质 | 钨钢/铍铜/镀镍 | ||
| 外形 | 400mm长*400mm宽*500mm高 | ||
| 重量 | 约25千克 | ||
| 可选附件 | 加热台 | 屏蔽箱 | |
| 显示器 | 防震桌 | ||
| 转接头 | 镀金卡盘 | ||
| 射频测试配件 | 光电测试配件 | ||
| 根据客户要求定制 | |||
