线缆的信号完整性测试

时间:2023-03-22 所属分类:公司新闻 浏览:

在线缆类产品的开发初期,制造商会面临的第一个问题是:该如何选择合适的料件进行组装呢?成品线缆的组成大致分为:Connector、Paddle card、Raw Cable,不同类型的线缆,协会在规范中都有具体罗列出Coaxial/ Twisted的参考损耗(dB/m),制造商可以用这样的范例数据对供货商的裸线进行确认。



依照协议的指示文件,我们完成线缆的信号完整性测试需要准备哪些测试设备呢?



1、数字示波器: 根据传输的速率选择不同带宽的示波器。

2、测试夹具:根据不同的接口配置对应的测试夹具。

3、示波器探头:根据接口选择不同探头。

4、其他可测试能会用到的线缆。



以上的测试要件中,示波器、探头、线缆都是属于标准件,市面上非常容易取得,而裸线测试夹具是测试的必要构成,不仅参数性能需和客户测试对象匹配,其夹具的稳定性和可靠性也是用户必须考虑的要素。全仪测控可为客户提供各类型的裸线测试夹具,且具有批量性存货,便于客户快速的展开的测试工作。



USB Type C为例,协会给出的规范中Coaxial/ Twisted的参考损耗(dB/m)如下表:

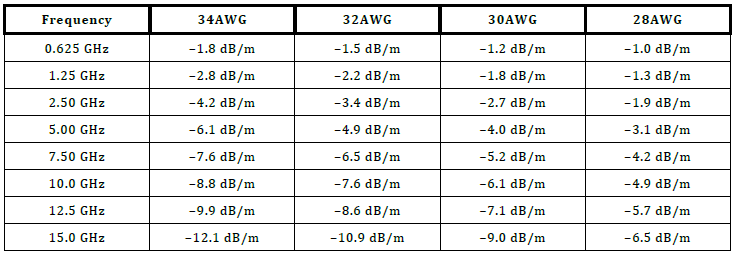

1:Loss Example for Twisted Pair Cable(数据源: USB Type-C Spec R2.1)

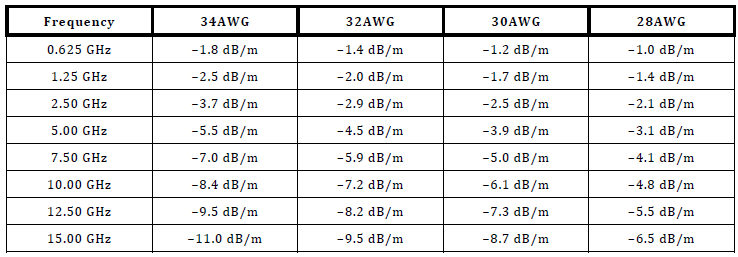

2Loss Example for Coaxial Cable(数据源: USB Type-C Spec R2.1
