SPDT N Female系列

SPDT N Female系列

SPDT N Female系列，其频率涵括：DC-12.4G，工作模式涵括：Latching、Normally Open ，连接器类型可选：排针4PIN，2*5 PIN JTAG、D-SUB 9针等多种类型；
射频开关
射频特性

 SPDT（无负载）N Female系列产品射频特性如下图：



Frequency Range

VSWR

Insertion loss

Isolation

DC-1

1.05

0.15

85

1-2

1.10

0.20

80

2-3

1.15

0.25

75

3-8

1.30

0.35

70

8-12.4

1.40

0.50

60

电气和机械

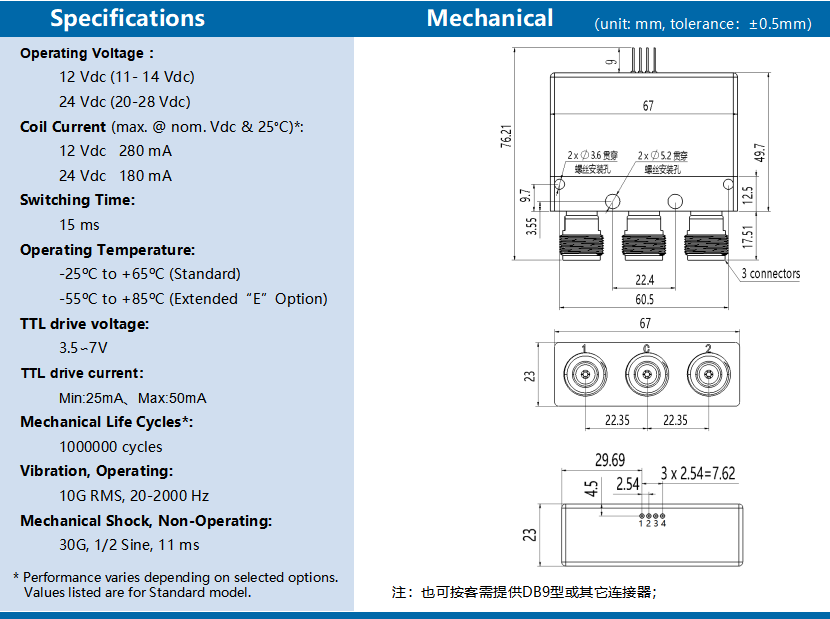

 SPDT（无负载）N Female系列产品的电气规格及机械尺寸如下图：



SPDT N头.png

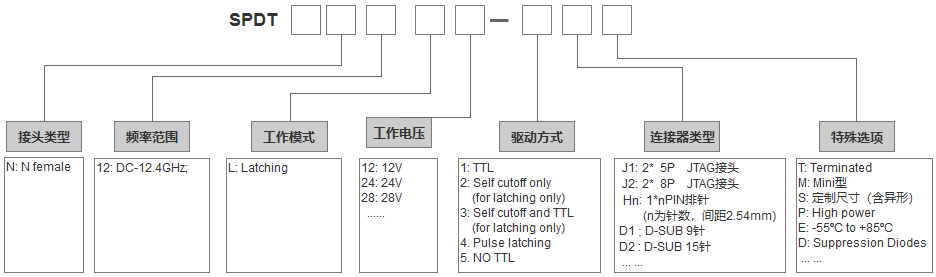

产品选型

可根据以下选型资料，选择您心仪的产品型号：
