当前位置：首页  > 射频开关  > 射频同轴开关  > SPDT系列(无负载）
SPDT 2.92系列

SPDT 2.92系列

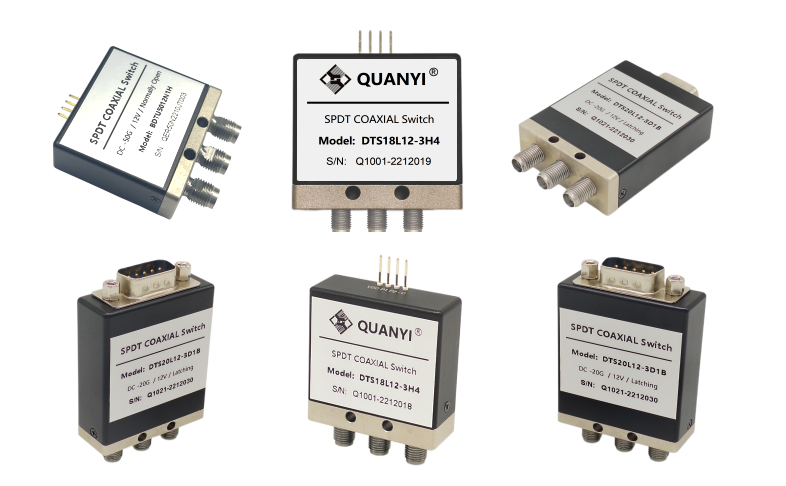

SPDT 2.92mm系列，其频率涵括：DC-40G，工作模式涵括：Latching、Normally Open ，连接器类型可选：排针 3PIN、排针4PIN，2*5 PIN JTAG、D-SUB 9针等多种类型；
射频开关
射频特性

 SPDT（无负载）2.92mm接头系列产品射频特性如下图：





Frequency Range

VSWR

Insertion  loss

Isolation

DC-6

1.2

0.20

70

6-12.4

1.3

0.25

70

12.4-18

1.4

0.40

65

18-26.5

1.6

0.60

60

26.5-40

1.8

0.80

55

电气和机械

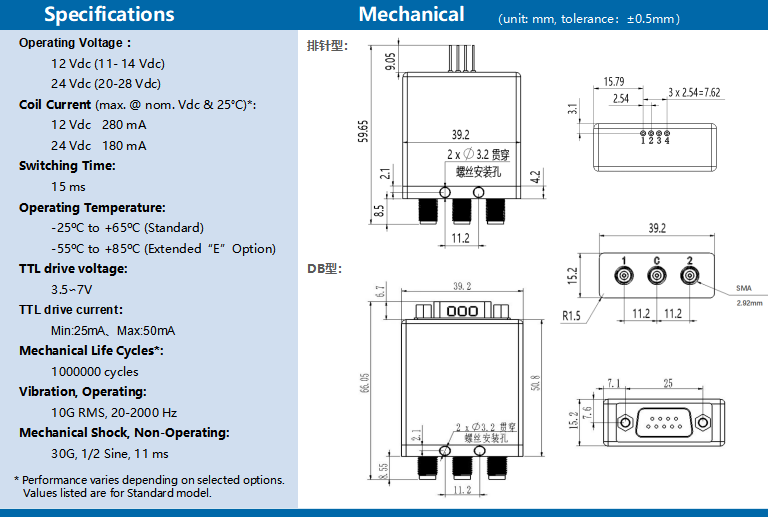

 SPDT（无负载）2.92mm 系列产品的电气规格及机械尺寸如下图：



SPDT S18尺寸.png

产品选型

可根据以下选型资料，选择您心仪的产品型号：
